10. Layout

Mit der Property Layout wird die Art beeinflusst, wie ein Widget seine Children layoutet. Diese Property ist auf dem Widget implementiert und steht allen Widget-Typen zur Verfügung.

Das Setzen dieser Property auf einem Widget bewirkt, dass auf diesem Widget ein Layoutmanager installiert wird, der alle direkten Child-Widgets in spezifischer Art layoutet; dabei werden u.U. Position und Shape der Child-Widgets verändert.

Es gibt verschiedene Arten von Layouts in Maongo. Dies sind

  • Fill-Layout (die enthaltenen Children werden so positioniert das sie das Widget ausfüllen)
  • Flow-Layout (die enthaltenen Children werden zeilenweise angeordnet)
  • Box-Layout (die enthaltenen Children werden neben- bzw. übereinander angeordnet)
  • Border-Layout (die enthaltenen Children werden auf die angegebenen Layoutpositionen platziert)

Syntax:

<property name="Layout" value="fill" />
<property name="Layout" value="box" />

10.1. Allgemeines

Der verfügbare Raum für alle Layouts ist per Default der rechteckige Bereich der Bounds (das umschließende Rechteck des auf einem Widget gesetzten Shapes) abzüglich eines evtl. Padding.

Die Abstände, die mittels des Parameters gap für die einzelnen Layouts definiert werden, wirken stets nur zwischen den gefüllten Bereichen eines Layouts, nie nach außen.

Widgets, deren Property Visible auf false steht, werden nicht dargestellt und auch im Layout nicht beachtet.

“PreferredBounds”

Zu jedem Layouttyp ist angegeben, welche PreferredBounds dieses Layout zurück liefert, wenn es danach gefragt wird. Hintergrund: Neben der Größenangabe, die mit Shape auf einem Widget gesetzt wird, kann ein Widget auch selbst bestimmen, welchen Platz es gerne hätte. Dies sind die PreferredBounds. Widgets mit Layouts fragen ihre Children nach PreferredBounds, um ein optimales Layout zu erzielen. Dieser Mechanismus funktioniert über mehrere Ebenen im Widget-Tree.

PreferredBounds sind eine Widget-Property und können auch explizit gesetzt werden. Siehe Position, Größe und Form. Werden PreferredBounds vom MAD-Autor gesetzt, so hat dies Vorrang gegenüber dem Widget-eigenen Mechanismus, sie zu bestimmen.

Die meisten Widget-Typen bestimmen ihre PreferredBounds mit der Größenangabe in Shape (oder dem Default-Shape, falls Shape nicht gesetzt ist). Ausnahme: Das Text-Widget ist in der Lage, seine PreferredBounds anhand der Textmenge zu bestimmen.

“LayoutConstraints”

Im Borderlayout müssen die ChildWidgets eines Widgets mit Layout mit der Property LayoutConstraints versehen werden, die dem Layout die spezifischen Positionen der einzelnen Child-Widgets mitteilt.

Auch im Filllayout kann die Property LayoutConstraints angegeben werden, um für einzelne Children ein spezifisches Layoutverhalten zu erreichen. Bei den anderen Layouts wird eine evtl. vorhandene Property LayoutConstraints auf den Children ignoriert.

10.2. FillLayout

<property name="Layout" value="fill" />
<property name="Layout" value="type:fill" />

Enthält ein Widget, dessen Layout-Property auf fill gesetzt ist, weitere Widgets, so werden die Child-Widgets so positioniert, dass sie das Parent-Widget abzüglich eines eventuellen Paddings ausfüllen. Die Positions- und Shape-Angaben der Child-Widgets werden also ignoriert. Dieses Default-Verhalten kann durch LayoutConstraints auf den Child-Widgets verändert werden (s.u.)

Parameter

keine

PreferredBounds

Die PreferredBounds eines Widgets mit FillLayout werden berechnet, indem die größte Höhe und die größte Breite seiner Children g enutzt werden; gibt es Children mit LayoutConstraints=preserve, so wird auch die Location des betreffenden Childs mit eingerechnet. Children mit LayoutConstraints=ignore werden ignoriert

_images/mp_layout_bounds1.png

LayoutConstraints

Das Verhalten des FillLayouts kann durch die Angabe von LayoutConstraints auf den Childwidgets modifiziert werden. Bei Child-Widgets ohne LayoutConstraints wird der Default (padding) angenommen:

<property name="LayoutConstraints" value="padding" />

Das FillLayout nutzt je nach eingestellten LayoutConstraints unterschiedliche Modi, um die Größe eines Kindes anzupassen: Bei resize wird das Child-Shape vergrößert oder verkleinert (ein Kreis bleibt ein Kreis), bei reshape wird das Child-Shape vom Layout neu gesetzt, vom ursprünglichen Shape des Kindes bleibt nichts erhalten.

Mögliche Werte für LayoutConstraints sind:

  • padding: das Shape des Child-Widgets wird so verändert (resize), dass es die Bounds des Parents-Shapes minus Padding ausfüllt (Default).
  • bounds: das Shape des Child-Widgets wird so verändert (resize), dass es die Bounds das Parent-Shapes ausfüllt.
  • preserve: keine Veränderung von Child-Shape und -Location.
  • ignore: keine Veränderung von Child-Shape und -Location, widget wird bei der Berechnung der PreferredBounds ignoriert.
  • preferred: keine Veränderung der Location, das Child-Shape wird auf seine PreferredBounds gesetzt (resize).

Beispiel

Ein Beispiel MAD mit verschiedenen LayoutConstraints: MAD.

10.3. FlowLayout

<property name="Layout" value="flow" />
<property name="Layout" value="type:flow; gap: 3" />
<property name="Layout" value="type:flow; gap: 3.5, 5.5" />
Enthält ein Widget, dessen Layout-Property auf flow gesetzt ist, weitere Widgets, so werden diese in horizontaler Richtung zeilenweise
angeordnet. Evtl. Positionsangaben im Child-Widget (x, y, Location) werden ignoriert.

Das FlowLayout fragt seine Elemente nach ihren PreferredBounds und nutzt diese. Das hat zur Folge, dass beispielsweise Textwidgets den für die Darstellung des enthaltenen Textes nötigen Platz zurückmelden.

Parameter

gap: <Number>             Abstand zwischen Children: derselbe Wert für horizontal und vertikal
gap: <Number>, <Number>   Abstand zwischen Children: zwei Werte für horizontal und vertikal
gap: 0.0,0.0              (Default)

PreferredBounds

Die PreferredBounds eines Widgets mit FlowLayout werden zurückgeliefert als Breite der Original-Bounds und Höhe des für das Layout der Children inklusive der Gaps benötigten Bereichs.

_images/mp_layout_bounds2.png

LayoutConstraints

keine

Beispiel

Ein Beispiel MAD.

10.4. BoxLayout

<property name="Layout" value="box" />
<property name="Layout" value="type: box; gap: 5" />
<property name="Layout" value="type: box; direction: down; stackmode:equal; fillmode: preferred; gap: 5" />

Enthält ein Widget, dessen Layout-Property auf box gesetzt ist, weitere Widgets, so werden diese nebeneinander oder übereinander angeordnet. Evtl. Positionsangaben im Child-Widget werden ignoriert. Für die Behandlung der Children-Shapes sind die Einstellungen in stackmode und fillmode ausschlaggebend.

Parameter

direction: <up|down|right|left>     Richtung, in der das Layout gefüllt wird.
direction: down                     (Default) von oben nach unten

stackmode: <preferred|fill|equal>   Wie soll das Child-Widget gestapelt werden?
                                    Betrifft die Höhe bei direction=up/down und die Breite bei direction=right/left
stackmode: preferred                (Default) die entsprechende Dimension der PreferredBounds nutzen.
stackmode: fill                     Die Children so skalieren, dass sie den zur Verfügung stehenden Platz
                                    in dieser Dimension ausnutzen.
stackmode: equal                    Die Children so skalieren, dass sie in dieser Dimension so groß sind wie das
                                    größte Child-Widget.

fillmode: <preferred|fill>          Wie soll das Childwidget den zur Verfügung stehenden Platz ausfüllen?
                                    Betrifft die Breite bei direction=up/down und die Höhe bei direction=right/left
fillmode: fill                      (Default) Die Children so skalieren, dass sie den zur Verfügung stehenden Platz
                                    in dieser Dimension ausnutzen.
fillmode: preferred                 Die entsprechende Dimension der PreferredBounds nutzen.

gap: <Number>                       Abstand zwischen Children
gap: 0.0                            (Default)

PreferredBounds

Die PreferredBounds eines Widgets mit BoxLayout werden zurückgeliefert als (bei direction=up/down) die Breite der Bounds/PreferredBounds des breitesten Elements und die Summe der Höhen der Bounds/PreferredBounds (zzgl. gaps) der Children, (bei direction=right/left) die Höhe der Bounds/PreferredBounds des höchsten Elements und die Summe der Breiten der Bounds/PreferredBounds (zzgl. gaps) der Children.

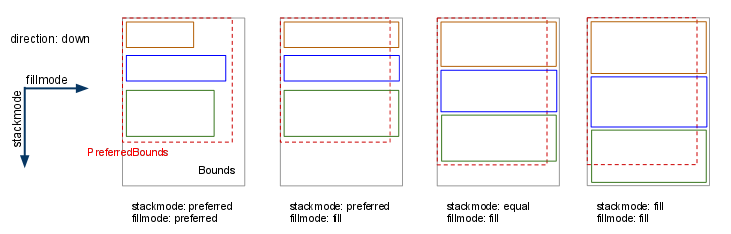

_images/mp_layout_bounds3.png

LayoutConstraints

keine

Beispiel

Ein Beispiel MAD.

10.5. BorderLayout

<property name="Layout" value="border" />
<property name="Layout" value="type:border" />
<property name="Layout" value="type:border; mode: wide; gap: 5" />
<property name="Layout" value="type:border; mode: wide; gap: 5,10,10,5" />

Ein Widget, dessen Layout-Property auf border gesetzt ist, kann bis zu fünf Child-Widgets auf die Layout-Positionen North, West, South, East und Center platzieren. Positions- und Shape-Angaben der Child-Widgets werden dabei u.U. modifiziert:

       |north |
- - - - - - - - - - -
west   |center| east
- - - - - - - - - - -
       |south |

Die fünf Layout-Positionen konkurrieren um den zur Verfügung stehenden Platz. Das Layout fragt stets die PreferredBounds der Children ab und versucht diesen Platzbedarf zu erfüllen. Ist mode: wide oder mode:portrait, so erhält die Layoutposition center den Platz, der nach Platzierung der anderen Laypoutpositionen übrig bleibt.

Ist das Attribut mode:center, so erhält die Layoutposition center den benötigten Platz, und die anderen Layoutpositionen werden entsprechend angepasst.

Außerdem bestimmen die mode-Angaben darüber, wie die Bereiche in den “Ecken” des Layouts benutzt werden.

wide:

        north
- - - - - - - - - - -
west   |center| east
- - - - - - - - - - -
        south

portrait:

       |north |
       | - - -|
west   |center| east
       | - - -|
       |south |

Parameter

mode: <wide|portrait|center|centerwide|centerportrait>
mode: wide      (Default)

gap:  <Number>  (alle Richtungen)
gap:  <Number>, <Number>  (senkrechte Achsen, waagrechte Achsen)
gap:  <Number>, <Number>, <Number>, <Number> (obere, rechte, untere, linke Achse)
gap:  0         (Default)

PreferredBounds

Die PreferredBounds eines Widgets mit BorderLayout ist die Addition der Breiten und Höhen (zzgl. gap) aller PreferredBounds der Child-Widgets, nachdem sie entsprechend ihrer LayoutConstraints in das Layout platziert wurden.

LayoutConstraints

Innerhalb eines Widgets mit Layout=border müssen alle Children eine eindeutige Angabe in ihrer Property LayoutConstraints haben. Layoutpositionen können also nicht mehrfach belegt werden:

<property name="LayoutConstraints" value="south" />
<property name="LayoutConstraints" value="s" />

Für die Angabe der Himmelsrichtungen ist sowohl die Lang- als auch die Kurzschreibweise (n, w, s, e, c) möglich.

Beispiel

Ein Beispiel MAD.
